产品介绍规格参数

1、采用医用级标准设计：医用级>工业级> 商业级>消费级

2、采用400M SOC处理器，屏幕运行速度更快，上电即可运行

3、内置矢量抗锯齿字体，可实现任意大小ASCII、GBK、UNICODE字库显示或自定义字体显示

4、支持JPEG图片压缩、MP3音频、GIF动画播放

5、支持多种组态控件：按钮控件、文本控件、下拉控件、进度条控件、仪表控件、曲线控件、滑块控件、选择控件、图标控件、动画控件、数据记录、音频、RTC控件和二维码控件等

6、支持全球任意国家语言，仅需1套美工UI，一键切换语言

7、支持LUA脚本编程，屏内部运行逻辑和算法，减少通讯频率

8、通过临床医用所需的EMI辐射、高低温、微波干扰、线圈干扰、群脉冲等多项严酷测试

9、功耗低，背光最暗模式，处理器全速运行下在0.4W左右，休眠模式可达0.17W左右

10、常规组态控件满足用户95%需求

11、支持图片、固件的远程升级、增量升级、运行中升级等多种模式

12、面板采用BOE/群创/翰彩等兼容品牌（根据市场货源而定，不予额外通知）

产品说明书：http://dd653669.aly607.159301.com/upload/20220627092600.pdf

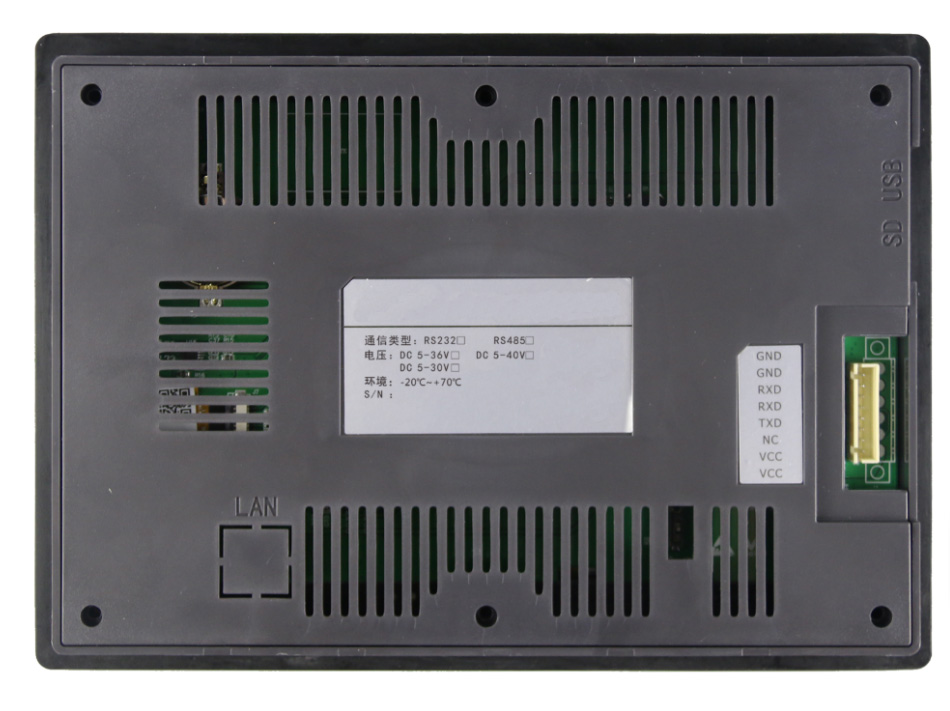

QN-CP70 (1).jpg

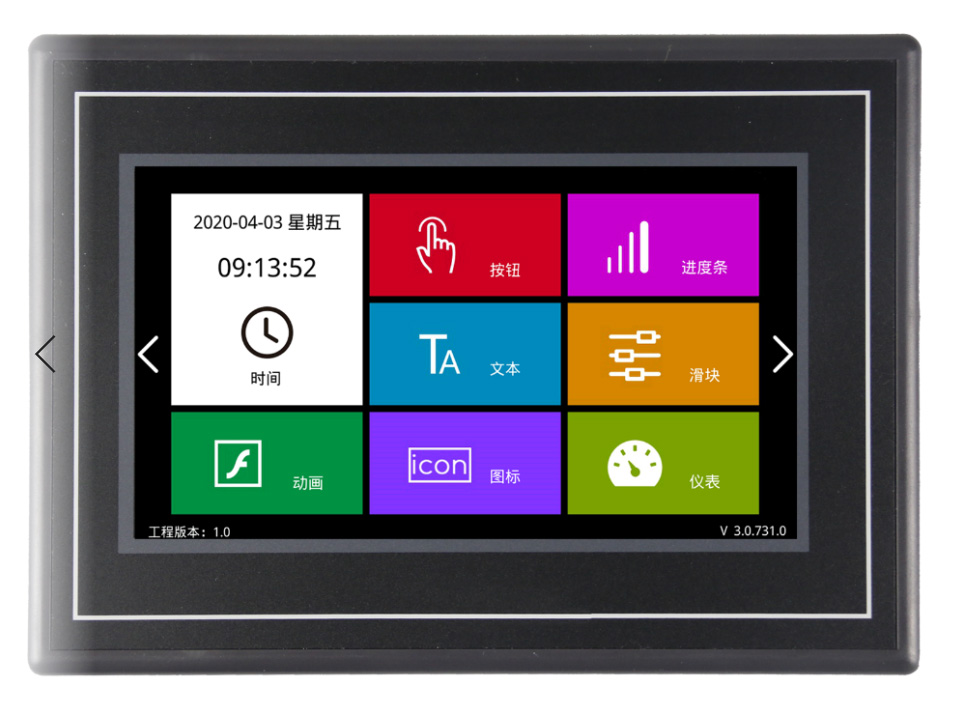

QN-CP70 (2).jpg

核心处理器
400M SOC处理器
操作系统
无操作系统，上电即可运行
协议类型：默认组态指令集，上位机可配置运行MODBUS RTU、XGUS协议
脚本语言：LUA脚本，屏内部可运行用户编写的逻辑、协议和算法功能
尺寸：10.1寸
分辨率：1024*600
安装方向：
支持0、90、180和270度旋转安装显示
存储空间：
128Mbit
字库：
内置矢量字体，边缘抗锯齿处理，支持任意大小ASCII、GBK、GB2312、UNICODE（全球语言）字库，也可自定义任意电脑字体显示
图片存储：
支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储。累加可存储约115张全屏图片(按大小120KB/张计算，不建议BMP格式)。图片压缩比不同，此值会上下浮动
颜色：65K色，16位RGB
电压：4.5-30V
功耗：
休眠：0.6W
背光最暗、无喇叭：0.8W
背光最暗、有喇叭：2.2W
背光最亮、无喇叭：2.0W
背光最亮、有喇叭：3.4W
通讯方式RS232/TTL(出厂默认232电平)
通讯波特率
RS232:1200～921600bps ，典型波
特率：115200bps
通讯接插件规格：HY2.0-8P
图片本地下载：SD卡、串口、U盘（需要定制）
固件本地/远程升级：插入SD卡本地升级/支持用户主板远程串口升级屏幕固件
图片远程升级：支持用户远程利用自己主板串口升级屏幕相关图片工程、字库、配置文件等
实时时钟(RTC)：支持时钟、定时器、倒计时等功能
屏有效显示区（AA）：长*宽 = 222.6mm*125.3mm
产品尺寸（长*宽*高）：280.6mm*191.5mm*34.0mm（MAX）
开窗尺寸：265.1mm*176.1mm
配套上位机软件：VisualTFT
工作温度：-20～+70℃
存储温度：-30～+80℃
AV输入：支持720*576以下分辨率的P或者N制 CVBS摄像头信号输入，可任何窗口大小显示，并可以叠加控件显示
AV输入接插件规格：PH2.0-3P
音频播放：MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。若mp3格式的采样率为128kbps，占用存储0.92MB/分钟
音频接插件规格：PH2.0-2P
视频播放：MP4视频格式，与图片共用存储空间。若1个分辨率为800*600、视频码率3000Kbps、音频码率166Kbps、帧率25Hz的视频文件，占用存储21.9MB/分
WIFI：未支持
